Подогрев магистрали L>1000мм и d<20мм 220В (70Вт)

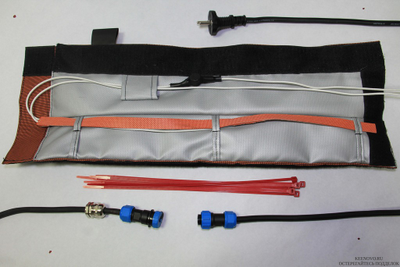

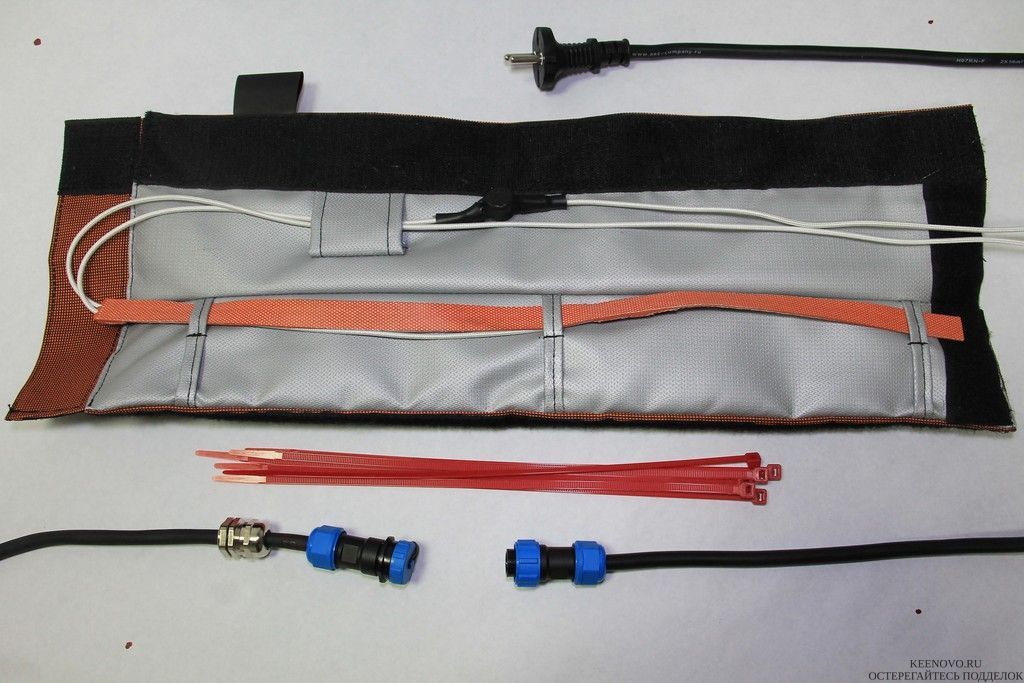

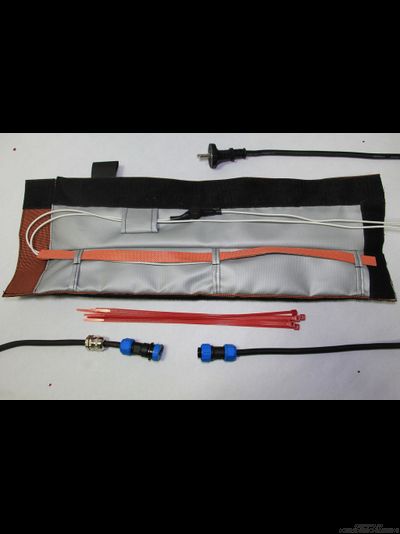

СОСТАВ НАБОРА.

1. Гибкая нагревающая пластина 35 Вт 220 В, 500х15 мм Keenovo со встроенным термостатом на 120 градусов на пластине и 40 градусов на шнуре питания для размещения внутри Термочехла. (далее – Нагреватель).
2. Шнур питания морозостойкий 2,5 метра с коннектором.
3. Коннектор с крышкой, провод 1 метр и металлический герметичный ввод.
4. Соединитель-коннектор.
5. Высокотемпературный силиконовый герметик. (далее – Герметик)
6. Хомут-стяжка, 10 шт.

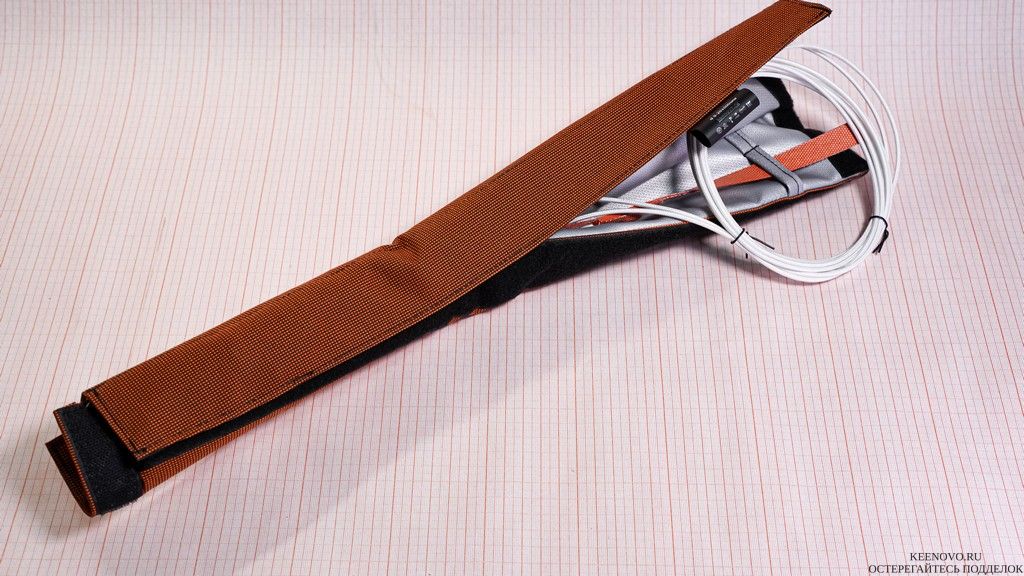

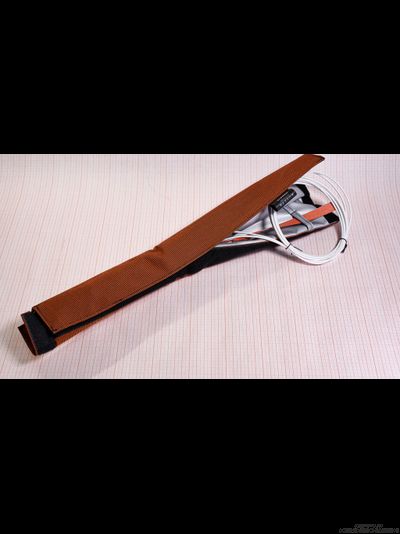

7. Термочехол.
8. Руководство по монтажу, совмещенное с гарантийным талоном.


 ПЕРЕД УСТАНОВКОЙ

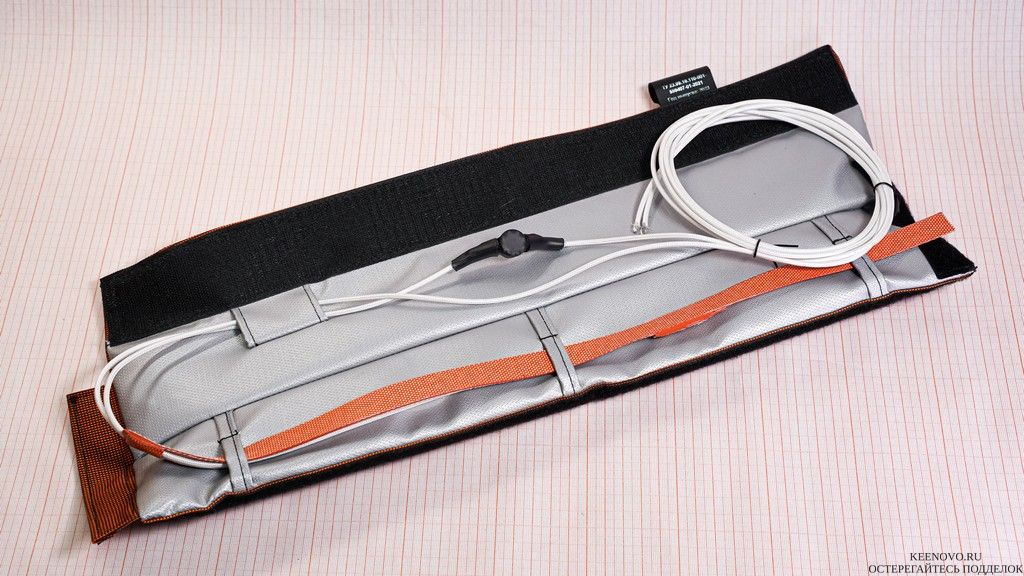

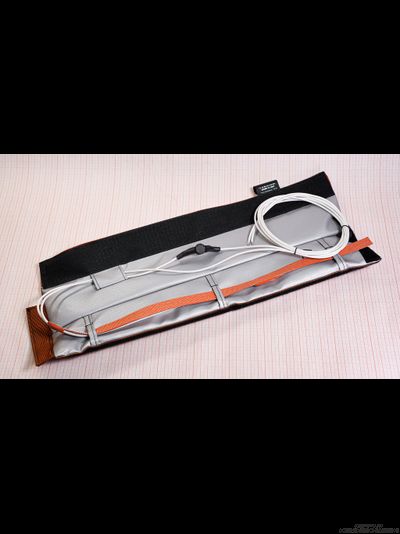

Нагреватель размещается внутри Термочехла в проушины таким образом, чтобы температурный датчик, расположенный на шнуре питания находился внутри чехла, но не соприкасался с поверхностью Нагревателя. Таким образом, достигается защита от перегрева магистрали как с помощью температурного датчики на поверхности Нагревателя, так и за счет соблюдения микроклимата внутри Термочехла.

Выберите участок на магистрали без изгибов, при этом длина магистрали должна быть как минимум на 5-10 см больше длины Термочехла.

УСТАНОВКА

Расстегните Термочехол по вдоль. Плотно прижимая Нагреватель с Термочехлом к магистрали закрывайте Термочехол на текстильную застежку. Выпустите провода питания за пределы Термочехла, при этом сохраняя термодатчик на шнуре внутри Термочехла.

Для лучшей фиксации возможно использование хомутов.

ПОДКЛЮЧЕНИЕ

ВНИМАНИЕ! Подсоединение к источнику питания производите в последнюю очередь, по окончании монтажа всех элементов Набора.

Определите место расположения точки подключения на корпусе оборудования.

Установите коннектор с крышкой, проводом и герметичным вводом (установочный диаметр 19 мм) таким образом, чтобы провод от коннектора и провод от пластины можно было соединить между собой. Рекомендуется оставлять между герметичным вводом и коннектором с крышкой не более 1 см во избежание свисания и последующего контакта коннектора с корпусом оборудования. Такое касание может стать причиной дополнительного стука.

Для соединения используйте соединитель-коннектор из Набора. Герметичные разъемы затягивайте после соединения проводов внутри соединителя-коннектора.

Закрепите провода с помощью хомутов-стяжек из Набора.

Используя шнур питания с коннектором, произведите подключение коннектор между собой.

Подключите сетевую вилку к источнику питания 220В. Предусмотрите наличие защитного автомата и наличие устройства защитного отключения в цепи от источника питания.
