Артикул: kke50-220-50x10-V-50x200

Подогрев фильтра d>80мм h>60мм 220В (50Вт)

Высота фильтра
50-100 мм
Диаметр фильтра
72-88 мм
Напряжение
220 В

Подогрев фильтра d>80мм h>60мм 220В (50Вт) – это дополнительное оборудование, монтируемое снаружи на фильтрующий элемент цилиндрической формы, имеющий металлический корпус диаметром более 80 мм и высотой более 60 мм, обеспечивающее подогрев корпуса до температуры в 50 градусов по Цельсию при окружающей температуре ниже 10 градусов с питанием от бытовой сети 220В.

Подогрев фильтра d>80мм h>60мм 220В (50Вт) – это дополнительное оборудование, монтируемое снаружи на фильтрующий элемент цилиндрической формы, имеющий металлический корпус диаметром более 80 мм и высотой более 60 мм, обеспечивающее подогрев корпуса до температуры в 50 градусов по Цельсию при окружающей температуре ниже 10 градусов с питанием от бытовой сети 220В.

  • Описание

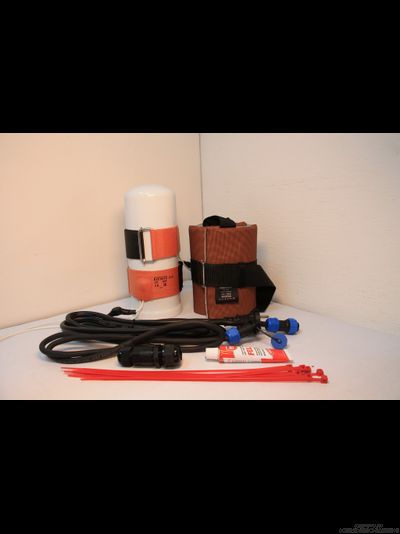

    СОСТАВ НАБОРА.
    1. Гибкая нагревающая пластина 50 Вт 220 В 50х200 мм Keenovo со встроенными термостатами: на 50 градусов на поверхности пластины, 10 градусов на шнуре питания. (далее – Нагреватель).
    2. Комплект подключения 220В.
    2.1. Шнур питания морозостойкий 2 метра с коннектором и вилкой.
    2.2. Коннектор с крышкой, провод 1 метр и металлический герметичный ввод.
    2.3. Соединитель-коннектор.
    2.4. Высокотемпературный силиконовый герметик. (далее – Герметик)
    2.5. Хомут-стяжка, 10 шт.
    3. Термочехол.
    4. Руководство по монтажу, совмещенное с гарантийным талоном.


    ПЕРЕД УСТАНОВКОЙ
    Нагреватель монтируется снаружи на очищенную от лакокрасочного покрытия металлическую поверхность. Правильная установка имеет решающее значение для максимальной эффективности. Нагреватель должен плотно прилегать к поверхности, так как любые зазоры между Нагревателем и поверхностью могут препятствовать теплообмену и вызывать локальный перегрев Нагревателя и, как следствие, преждевременный выход его из строя.


    УСТАНОВКА
    Выберите гладкое место на поверхности. Убедитесь, что размер поверхности, вокруг которой будет обернут Нагреватель, как минимум, на 4 см больше длины стороны Нагревателя без крепежных элементов. Убедитесь, что выбранное место свободно от шероховатостей и неровностей, брызг сварки, ржавчины, масла и т.д.
    Очистите поверхность. Разместите Нагреватель на поверхности. Продерните текстильные манжеты в металлические проушины. Плотно прижмите Нагреватель к поверхности. Разглаживая от центра к крепежным элементам, утяните манжеты.
    Установите Термочехол и плотно утяните текстильные стропы. Убедитесь, что температурный датчик, расположенный на шнуре питания Нагревателя расположен снаружи Термочехла.
    Для лучшей фиксации возможно использование хомутов.


    ПОДКЛЮЧЕНИЕ 220В. Используйте комплект подключения 220В.
    ВНИМАНИЕ! Подсоединение к источнику питания производите в последнюю очередь, по окончании монтажа всех элементов Набора.
    Определите место расположения точки подключения на корпусе оборудования.
    Установите коннектор с крышкой, проводом и герметичным вводом (установочный диаметр 19 мм) таким образом, чтобы провод от коннектора и провод от пластины можно было соединить между собой. Рекомендуется оставлять между герметичным вводом и коннектором с крышкой не более 1 см во избежание свисания и последующего контакта коннектора с корпусом оборудования. Такое касание может стать причиной дополнительного стука.
    Для соединения используйте соединитель-коннектор из Набора. Герметичные разъемы затягивайте после соединения проводов внутри соединителя-коннектора.
    Закрепите провода с помощью хомутов-стяжек из Набора.
    Используя шнур питания с коннектором, произведите подключение коннектор между собой.
    Подключите сетевую вилку к источнику питания 220В. Предусмотрите наличие защитного автомата и наличие устройства защитного отключения в цепи от источника питания.

  • Характеристики

    Высота фильтра
    50-100 мм
    Диаметр фильтра
    72-88 мм
    Напряжение
    220 В

СОСТАВ НАБОРА.
1. Гибкая нагревающая пластина 50 Вт 220 В 50х200 мм Keenovo со встроенными термостатами: на 50 градусов на поверхности пластины, 10 градусов на шнуре питания. (далее – Нагреватель).
2. Комплект подключения 220В.
2.1. Шнур питания морозостойкий 2 метра с коннектором и вилкой.
2.2. Коннектор с крышкой, провод 1 метр и металлический герметичный ввод.
2.3. Соединитель-коннектор.
2.4. Высокотемпературный силиконовый герметик. (далее – Герметик)
2.5. Хомут-стяжка, 10 шт.
3. Термочехол.
4. Руководство по монтажу, совмещенное с гарантийным талоном.


ПЕРЕД УСТАНОВКОЙ
Нагреватель монтируется снаружи на очищенную от лакокрасочного покрытия металлическую поверхность. Правильная установка имеет решающее значение для максимальной эффективности. Нагреватель должен плотно прилегать к поверхности, так как любые зазоры между Нагревателем и поверхностью могут препятствовать теплообмену и вызывать локальный перегрев Нагревателя и, как следствие, преждевременный выход его из строя.


УСТАНОВКА
Выберите гладкое место на поверхности. Убедитесь, что размер поверхности, вокруг которой будет обернут Нагреватель, как минимум, на 4 см больше длины стороны Нагревателя без крепежных элементов. Убедитесь, что выбранное место свободно от шероховатостей и неровностей, брызг сварки, ржавчины, масла и т.д.
Очистите поверхность. Разместите Нагреватель на поверхности. Продерните текстильные манжеты в металлические проушины. Плотно прижмите Нагреватель к поверхности. Разглаживая от центра к крепежным элементам, утяните манжеты.
Установите Термочехол и плотно утяните текстильные стропы. Убедитесь, что температурный датчик, расположенный на шнуре питания Нагревателя расположен снаружи Термочехла.
Для лучшей фиксации возможно использование хомутов.


ПОДКЛЮЧЕНИЕ 220В. Используйте комплект подключения 220В.
ВНИМАНИЕ! Подсоединение к источнику питания производите в последнюю очередь, по окончании монтажа всех элементов Набора.
Определите место расположения точки подключения на корпусе оборудования.
Установите коннектор с крышкой, проводом и герметичным вводом (установочный диаметр 19 мм) таким образом, чтобы провод от коннектора и провод от пластины можно было соединить между собой. Рекомендуется оставлять между герметичным вводом и коннектором с крышкой не более 1 см во избежание свисания и последующего контакта коннектора с корпусом оборудования. Такое касание может стать причиной дополнительного стука.
Для соединения используйте соединитель-коннектор из Набора. Герметичные разъемы затягивайте после соединения проводов внутри соединителя-коннектора.
Закрепите провода с помощью хомутов-стяжек из Набора.
Используя шнур питания с коннектором, произведите подключение коннектор между собой.
Подключите сетевую вилку к источнику питания 220В. Предусмотрите наличие защитного автомата и наличие устройства защитного отключения в цепи от источника питания.
