Подогрев стояночный картера до 20л на 220В (400Вт, терм.90)

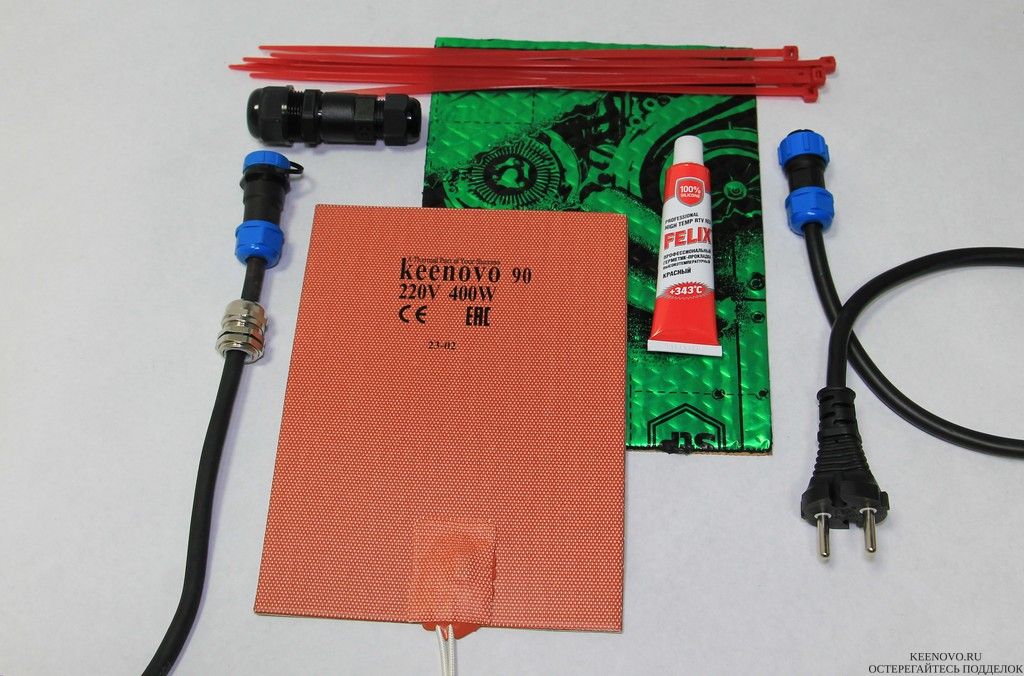

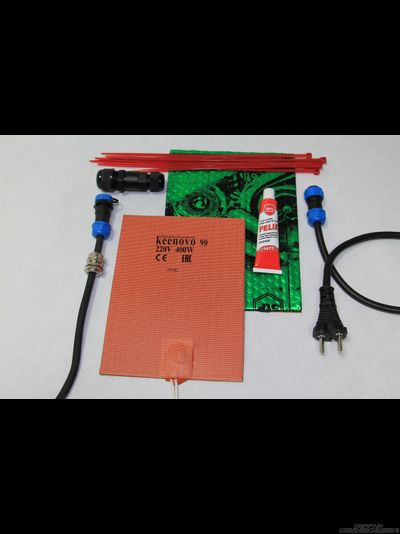

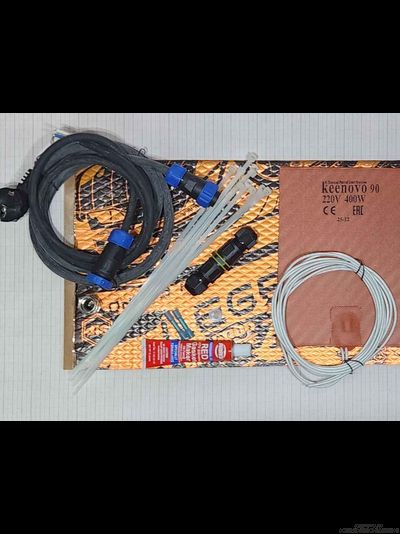

СОСТАВ НАБОРА. (далее – Набор)

1. Гибкая греющая пластина Keenovo 400 Вт, 220 В, 152х203 мм со встроенным термостатом на 90 градусов (далее – Нагреватель).
2. Шнур питания морозостойкий 2,5 метра с коннектором.
3. Коннектор с крышкой, провод 1 метр и металлический герметичный ввод.
4. Соединитель-коннектор.
5. Высокотемпературный силиконовый герметик. (далее – Герметик)
6. Хомут-стяжка, 10 шт.
7. Изоляция
8. Руководство по монтажу, совмещенное с гарантийным талоном.

ИНСТРУМЕНТ

1. Инструмент для снятия защитных кожухов и очистки поверхности от грязи, ржавчины и лакокрасочного покрытия (угловая шлифовальная машинка, химические составы)
2. Обезжиривающий растворитель (кроме АЦЕТОНА)
3. Ветошь, шпатель или жесткий валик.
4. Прочий ручной инструмент.

ПЕРЕД УСТАНОВКОЙ

Нагреватель монтируется снаружи на очищенную нижнюю горизонтальную часть дна картера двигателя. Правильная установка имеет решающее значение для максимальной эффективности. Нагреватель должен плотно прилегать к дну картера, так как любые зазоры между Нагревателем и дном бака могут препятствовать теплообмену и вызывать локальный перегрев Нагревателя и, как следствие, преждевременный выход его из строя.

Выберите место на дне картера с гладкой поверхностью размером не менее 200х250 мм, расположенное на горизонтальной части дна картера двигателя. Убедитесь, что выбранное место свободно от шероховатостей и неровностей, брызг сварки, ржавчины, масла и т.д. Температура воздуха в зоне монтажа должна быть выше +15 градусов. Непосредственно перед установкой для повышения адгезии клеевого слоя Нагреватель нужно выдержать при комнатной температуре в течение 2-3 часов.

УСТАНОВКА.

Очистите поверхность от лакокрасочного покрытия. Для очистки рекомендуем использовать современные химические составы или оборудование для механической обработки поверхностей. Обезжирьте поверхность с помощью спирта или автомобильного обезжиривателя. Не используйте АЦЕТОН (растворяет клеевой слой Нагревателя). Снимите защитную бумагу с Нагревателя со стороны выхода проводов питания. Плотно прижмите Нагреватель к дну картера, одновременно разглаживая Нагреватель по направлению к неприклеенной части Нагревателя с помощью пластикового шпателя или пластиковой карточки. Удалите возможные воздушные пузыри. Для лучшего прилегания к поверхности возможно использование жесткого валика.

По периметру промажьте Нагреватель Герметиком, чтобы избежать отслоения Нагревателя после воздействия пыли и влаги.

Рекомендуем использовать изоляцию из Набора для предотвращения выдувания тепла с поверхности Нагревателя. Для этого снимите защитный слой с изоляции и приклейте сверху на Нагреватель. Рекомендуем прокатать изоляцию жестким валиком и промазать стык изоляции по периметру Герметиком.

ПОДКЛЮЧЕНИЕ

ВНИМАНИЕ! Подсоединение к источнику питания производите в последнюю очередь, по окончании монтажа всех элементов Набора.

Определите место расположения точки подключения на корпусе оборудования.

Установите коннектор с крышкой, проводом и герметичным вводом (установочный диаметр 19 мм) таким образом, чтобы провод от коннектора и провод от пластины можно было соединить между собой. Рекомендуется оставлять между герметичным вводом и коннектором с крышкой не более 1 см во избежание свисания и последующего контакта коннектора с корпусом оборудования. Такое касание может стать причиной дополнительного стука.

Для соединения используйте соединитель-коннектор из Набора. Герметичные разъемы затягивайте после соединения проводов внутри соединителя-коннектора.

Закрепите провода с помощью хомутов-стяжек из Набора.

Используя шнур питания с коннектором, произведите подключение коннектор между собой.

Подключите сетевую вилку к источнику питания 220В. Предусмотрите наличие защитного автомата и наличие устройства защитного отключения в цепи от источника питания.

ВНИМАНИЕ

Перед включением к сети необходимо проводить периодическое (два раза в месяц) техническое обслуживание, которое включает:

• проверку кабелей питания;
• контрольную проверку работы устройства защитного отключения.

При повреждениях кабеля можно произвести его замену, при не корректной работе коммутирующего и релейного оборудования источника питания необходимо обратиться к специалистам со знанием ПУЭ.
