Подогрев сапуна 35Вт 24В (700х40мм)

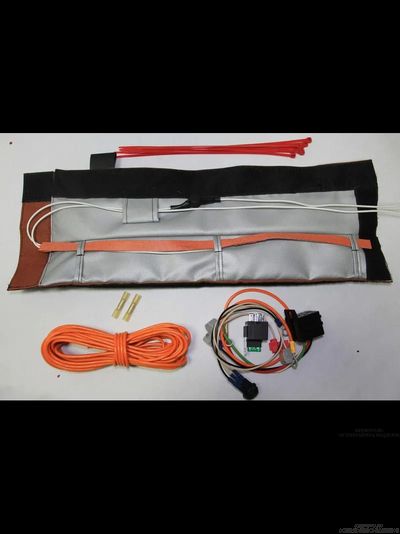

СОСТАВ НАБОРА.
1. Гибкая нагревающая пластина 35 Вт 24 В, 500х15 мм Keenovo со встроенным термостатом на 120 градусов на пластине и 40 градусов на шнуре питания для размещения внутри Термочехла. (далее – Нагреватель).
2. Комплект подключения 24В.
2.1. Держатель предохранителя 1А.
2.2. Тумблер со световым индикатором.
2.3. Колодка с замыкающим реле 40А со жгутом проводов и держателем предохранителя 25А.
2.4. Провод ПГВА 4 мм² – 10 метров. (далее – Провод)
2.5. Хомут-стяжка 10 штук.
2.6. Герметик высокотемпературный силиконовый. (далее – Герметик)
3. Изоляция
4. Руководство по монтажу, совмещенное с гарантийным талоном.

ПЕРЕД УСТАНОВКОЙ
Нагреватель размещается внутри Термочехла в проушины таким образом, чтобы температурный датчик, расположенный на шнуре питания, находился внутри чехла, но не соприкасался с поверхностью Нагревателя. Таким образом, достигается защита от перегрева магистрали как с помощью температурного датчики на поверхности Нагревателя, так и за счет соблюдения микроклимата внутри Термочехла.
Выберите участок на магистрали без изгибов, при этом длина магистрали должна быть как минимум на 5-10 см больше длины Термочехла.

УСТАНОВКА.
Расстегните Термочехол по вдоль. Плотно прижимая Нагреватель с Термочехлом к магистрали закрывайте Термочехол на текстильную застежку. Выпустите провода питания за пределы Термочехла, при этом сохраняя термодатчик на шнуре внутри Тер мочехла.
Для лучшей фиксации возможно использование хомутов.

ПОДКЛЮЧЕНИЕ 24В. Используйте комплект подключения 24В.
ВНИМАНИЕ! Подсоединение к АКБ производите в последнюю очередь, по окончании монтажа всех элементов монтажного комплекта.
Закрепите реле в непосредственной близости от АКБ так, чтобы длины провода хватило для соединения контакта 30 (красный провод колодки реле с держателем предохранителя 25А) с клеммой «+» АКБ.
Контакт реле 87 (синий провод колодки реле) соедините с первым проводом установленного нагревателя. Для подключения к нагревателю используйте провод ПГВА не менее 4 мм². Второй провод нагревателя соедините c клеммой «–» АКБ, либо с «массой»
Контакт реле 85 (черный провод колодки реле с кольцевым наконечником), соедините с клеммой «–» АКБ, либо с «массой».
Контакт реле 86 (белый провод колодки реле), через коннекторы типа WAGO соедините с коротким проводом тумблера. Тумблер для включения нагревателей установите в удобном месте.
Провод тумблера, на котором установлен держатель предохранителя 1А, соедините с «желтым проводом» «+» бортовой сети, используя ответвитель прокалывающего типа. В данном случае, в качестве «желтого провода», имеется ввиду любой провод, напряжение на котором появляется только после включения зажигания.
Провод тумблера с кольцевым наконечником соедините с «массой».

ПРИМЕЧАНИЕ: Включение нагревателя при выключенном двигателе и включенном зажигании может разрядить АКБ. Для контроля заряда АКБ используйте программируемый контроллер заряда аккумулятора (в данный комплект не входит). Контроллер заряда АКБ отключит, либо не позволит включить нагреватели, если напряжение на клеммах АКБ меньше допустимого значения, заданного настройкой. Настройки контроллера сохраняются в энергонезависимой памяти
