Артикул: kke140-220-1-0-175x350

Подогрев АКБ (ДхШ) 175х350мм 220В (140Вт)

Напряжение
220 В
Размер дна одного АКБ не менее
175х350 см

Подогрев АКБ (ДхШ) 175х350мм 220В (140Вт) – это дополнительное оборудование, монтируемое  под дно аккумуляторной батареи (далее – АКБ), позволяющее поддерживать оптимальную температуру АКБ с размером дна не менее 175х350 мм при окружающей температуре ниже 0 градусов по Цельсию от сети 220В во время стоянки за час до запуска.


Подогрев АКБ (ДхШ) 175х350мм 220В (140Вт) – это дополнительное оборудование, монтируемое  под дно аккумуляторной батареи (далее – АКБ), позволяющее поддерживать оптимальную температуру АКБ с размером дна не менее 175х350 мм при окружающей температуре ниже 0 градусов по Цельсию от сети 220В во время стоянки за час до запуска.


  • Описание

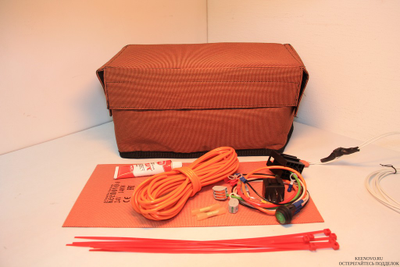

    СОСТАВ НАБОРА.
    1. Гибкая греющая пластина Keenovo 140 Вт, 220 В, 175х350 мм. (далее – Нагреватель).
    2. Комплект подключения 220В.
    2.1. Шнур питания морозостойкий 2 метра с коннектором и вилкой.
    2.2. Коннектор с крышкой, провод 1 метр и металлический герметичный ввод.
    2.3. Соединитель-коннектор.
    2.4. Высокотемпературный силиконовый герметик. (далее – Герметик)
    2.5. Хомут-стяжка, 10 шт.
    3. Термочехол.
    4. Руководство по монтажу, совмещенное с гарантийным талоном.

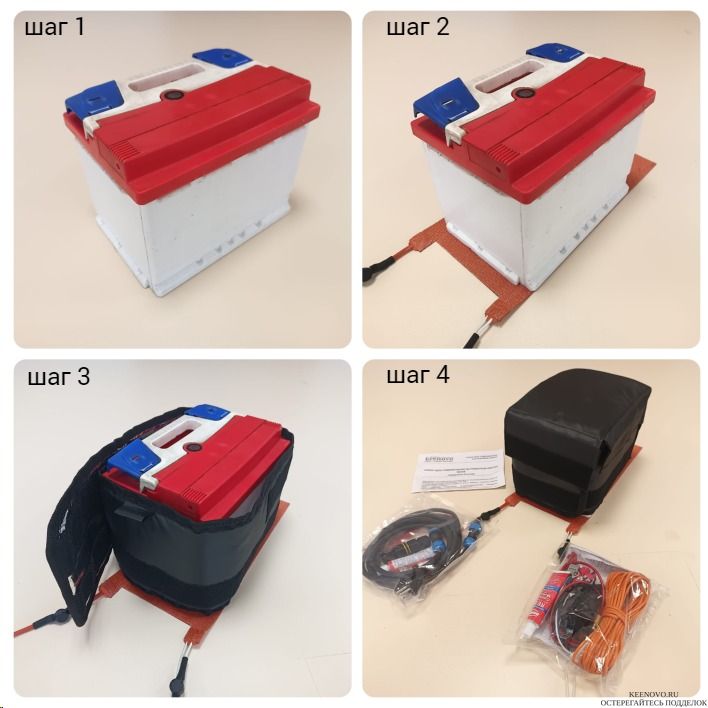

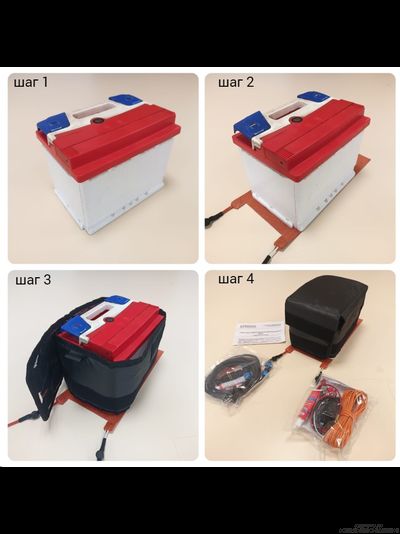

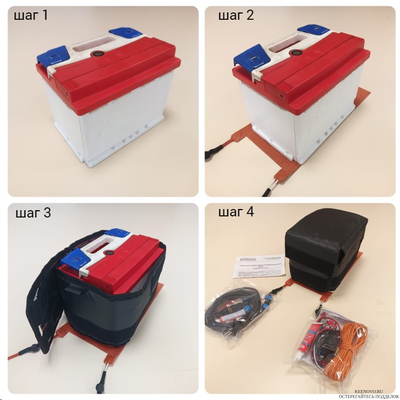

    УСТАНОВКА
    1. Отсоедините клеммы от АКБ. Снимите АКБ. Убедитесь, что площадка под АКБ свободна от шероховатостей и неровностей, брызг сварки, ржавчины, масла и т.д. Очистите поверхность.
    2. Разместите Нагреватель на площадке АКБ так чтобы контактная группа не была размещена под АКБ. Для фик-сации Нагревателя к поверхности возможно использование высокотемпературного герметика. Нагреватель должен плотно прилегать к поверхности, так как любые зазоры между Нагревателем и поверхностью могут препятствовать теплообмену и вызывать локальный перегрев Нагревателя и, как следствие, преждевременный выход его из строя. Аккуратно установите АКБ. Обязательно наличие системы фиксации АКБ. Закрепите АКБ.
    3. Оберните АКБ. Убедитесь, что температурный датчик, расположенный на шнуре питания Нагревателя, нахо-дится снаружи Термочехла.
    4. Установите крышку Термочехла.

    ПОДКЛЮЧЕНИЕ 220В. Используйте комплект подключения 220В.
    ВНИМАНИЕ! Подсоединение к источнику питания производите в последнюю очередь, по окончании монтажа всех элементов Набора.
    Определите место расположения точки подключения на корпусе оборудования.
    Установите коннектор с крышкой, проводом и герметичным вводом (установочный диаметр 19 мм) таким образом, чтобы провод от коннектора и провод от пластины можно было соединить между собой. Рекомендуется оставлять между герметичным вводом и коннектором с крышкой не более 1 см во избежание свисания и последующего кон-такта коннектора с корпусом оборудования. Такое касание может стать причиной дополнительного стука.
    Для соединения используйте соединитель-коннектор из Набора. Герметичные разъемы затягивайте после соедине-ния проводов внутри соединителя-коннектора.
    Закрепите провода с помощью хомутов-стяжек из Набора.
    Используя шнур питания с коннектором, произведите подключение коннектор между собой.
    Подключите сетевую вилку к источнику питания 220В. Предусмотрите наличие защитного автомата и наличие устройства защитного отключения в цепи от источника питания.

  • Характеристики

    Напряжение
    220 В
    Размер дна одного АКБ не менее
    175х350 см

СОСТАВ НАБОРА.
1. Гибкая греющая пластина Keenovo 140 Вт, 220 В, 175х350 мм. (далее – Нагреватель).
2. Комплект подключения 220В.
2.1. Шнур питания морозостойкий 2 метра с коннектором и вилкой.
2.2. Коннектор с крышкой, провод 1 метр и металлический герметичный ввод.
2.3. Соединитель-коннектор.
2.4. Высокотемпературный силиконовый герметик. (далее – Герметик)
2.5. Хомут-стяжка, 10 шт.
3. Термочехол.
4. Руководство по монтажу, совмещенное с гарантийным талоном.

УСТАНОВКА
1. Отсоедините клеммы от АКБ. Снимите АКБ. Убедитесь, что площадка под АКБ свободна от шероховатостей и неровностей, брызг сварки, ржавчины, масла и т.д. Очистите поверхность.
2. Разместите Нагреватель на площадке АКБ так чтобы контактная группа не была размещена под АКБ. Для фик-сации Нагревателя к поверхности возможно использование высокотемпературного герметика. Нагреватель должен плотно прилегать к поверхности, так как любые зазоры между Нагревателем и поверхностью могут препятствовать теплообмену и вызывать локальный перегрев Нагревателя и, как следствие, преждевременный выход его из строя. Аккуратно установите АКБ. Обязательно наличие системы фиксации АКБ. Закрепите АКБ.
3. Оберните АКБ. Убедитесь, что температурный датчик, расположенный на шнуре питания Нагревателя, нахо-дится снаружи Термочехла.
4. Установите крышку Термочехла.

ПОДКЛЮЧЕНИЕ 220В. Используйте комплект подключения 220В.
ВНИМАНИЕ! Подсоединение к источнику питания производите в последнюю очередь, по окончании монтажа всех элементов Набора.
Определите место расположения точки подключения на корпусе оборудования.
Установите коннектор с крышкой, проводом и герметичным вводом (установочный диаметр 19 мм) таким образом, чтобы провод от коннектора и провод от пластины можно было соединить между собой. Рекомендуется оставлять между герметичным вводом и коннектором с крышкой не более 1 см во избежание свисания и последующего кон-такта коннектора с корпусом оборудования. Такое касание может стать причиной дополнительного стука.
Для соединения используйте соединитель-коннектор из Набора. Герметичные разъемы затягивайте после соедине-ния проводов внутри соединителя-коннектора.
Закрепите провода с помощью хомутов-стяжек из Набора.
Используя шнур питания с коннектором, произведите подключение коннектор между собой.
Подключите сетевую вилку к источнику питания 220В. Предусмотрите наличие защитного автомата и наличие устройства защитного отключения в цепи от источника питания.
