Подогрев фильтра d>95мм h>110мм 24В (125Вт)

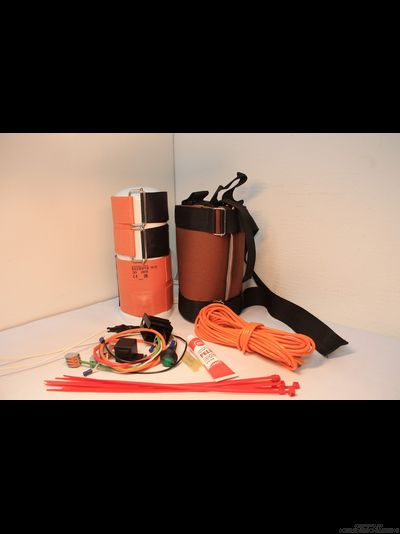

СОСТАВ НАБОРА.
1. Гибкая нагревающая пластина 125 Вт 24 В 100х250 мм Keenovo со встроенными термостатами: на 50 градусов на поверхности пластины, 10 градусов на шнуре питания. (далее – Нагреватель).
2. Комплект подключения 24В.
2.1. Держатель предохранителя 1А.
2.2. Тумблер со световым индикатором.
2.3. Колодка с замыкающим реле 40А со жгутом проводов и держателем предохранителя 25А.
2.4. Провод ПГВА 4 кв.мм – 10 метров. (далее – Провод)
2.5. Хомут-стяжка 10 штук.
2.6. Герметик высокотемпературный силиконовый. (далее – Герметик)
3. Термочехол
4. Руководство по монтажу, совмещенное с гарантийным талоном.

ПЕРЕД УСТАНОВКОЙ
Нагреватель монтируется снаружи на очищенную от лакокрасочного покрытия металлическую поверхность. Правильная установка имеет решающее значение для максимальной эффективности. Нагреватель должен плотно прилегать к поверхности, так как любые зазоры между Нагревателем и поверхностью могут препятствовать теплообмену и вызывать локальный перегрев Нагревателя и, как следствие, преждевременный выход его из строя.

УСТАНОВКА
Выберите гладкое место на поверхности. Убедитесь, что размер поверхности, вокруг которой будет обернут Нагреватель, как минимум, на 4 см больше длины стороны Нагревателя без крепежных элементов. Убедитесь, что выбранное место свободно от шероховатостей и неровностей, брызг сварки, ржавчины, масла и т.д.
Очистите поверхность. Разместите Нагреватель на поверхности. Продерните текстильные манжеты в металлические проушины. Плотно прижмите Нагреватель к поверхности. Разглаживая от центра к крепежным элементам, утяните манжеты.
Установите Термочехол и плотно утяните текстильные стропы. Убедитесь, что температурный датчик, расположенный на шнуре питания Нагревателя расположен снаружи Термочехла.
Для лучшей фиксации возможно использование хомутов.

ПОДКЛЮЧЕНИЕ 24В. Используйте комплект подключения 24В.
ВНИМАНИЕ! Подсоединение к АКБ производите в последнюю очередь, по окончании монтажа всех элементов монтажного комплекта.
Установите колодку с реле вблизи аккумуляторного ящика или внутри него так, чтобы длины провода хватило для соединения контакта 30 (красный провод колодки реле) с клеммой «+» АКБ.
Контакт реле 87 (синий провод от колодки реле) соедините с первым проводом установленного Нагревателя. Второй провод Нагревателя подсоедините к клемме «-» АКБ, либо к «массе» автомобиля. Если длины проводов Нагревателя недостаточно, то удлините их, используя Провод из набора.
Контакт реле 85 (черный провод от колодки реле с кольцевым наконечником) подсоедините к клемме «-» АКБ, либо к «массе» автомобиля.
Установите тумблер в месте, удобном для включения Нагревателя.
Контакт реле 86 (белый провод из колодки реле с коннектором (типа WAGO)) подсоедините к первому контакту тумблера (провод с коннектором (типа WAGO)). Если длины проводов недостаточно, то удлините их, используя Провод из набора.
Второй контакт тумблера (провод с ответвителем прокалывающего типа) подсоедините к «желтому проводу» бортовой сети. «Желтый провод» бортовой сети – это любой провод, на который напряжение подается только после включения зажигания.
Третий контакт (отличительный оттенок контакта) тумблера (провод с кольцевым наконечником) подсоедините к клемме «-» АКБ, либо к «массе» автомобиля. После включения зажигания реле входит в режим ожидания. Включение/выключение Нагревателя происходит после переключения тумблера.

ПРИМЕЧАНИЕ: Включение нагревателя при выключенном двигателе и включенном зажигании может разрядить АКБ. Для контроля заряда АКБ используйте программируемый контроллер заряда аккумулятора (в данный комплект не входит). Контроллер заряда АКБ отключит, либо не позволит включить нагреватели, если напряжение на клеммах АКБ меньше допустимого значения, заданного настройкой. Настройки контроллера сохраняются в энергонезависимой памяти.
