Артикул: kke100-220-120x40-0-1500x15

Подогрев магистрали L>1500мм и d<20мм 220В (100Вт)

Напряжение
220 В
Длина
1,5 м
Диаметр
До 20 мм
Пластиковая магистраль
есть

Подогрев магистрали L>1500мм и d<20мм 220В (100Вт) – это дополнительное оборудование, монтируемое снаружи на часть пневмо или ГСМ магистрали с внешним диаметром до 20 мм и длинною более 1550 мм, обеспечивающее подогрев этой части магистрали до локальной температуры на поверхности магистрали до 120 градусов[1], при этом не превышая температуры 40 градусов внутри Термочехла с питанием от сети 220В.

[1] Температурные показатели в градусах по Цельсию

Подогрев магистрали L>1500мм и d<20мм 220В (100Вт) – это дополнительное оборудование, монтируемое снаружи на часть пневмо или ГСМ магистрали с внешним диаметром до 20 мм и длинною более 1550 мм, обеспечивающее подогрев этой части магистрали до локальной температуры на поверхности магистрали до 120 градусов[1], при этом не превышая температуры 40 градусов внутри Термочехла с питанием от сети 220В.

[1] Температурные показатели в градусах по Цельсию

  • Описание

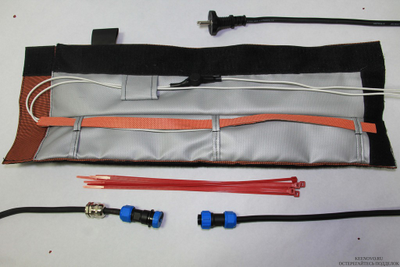

    СОСТАВ НАБОРА.

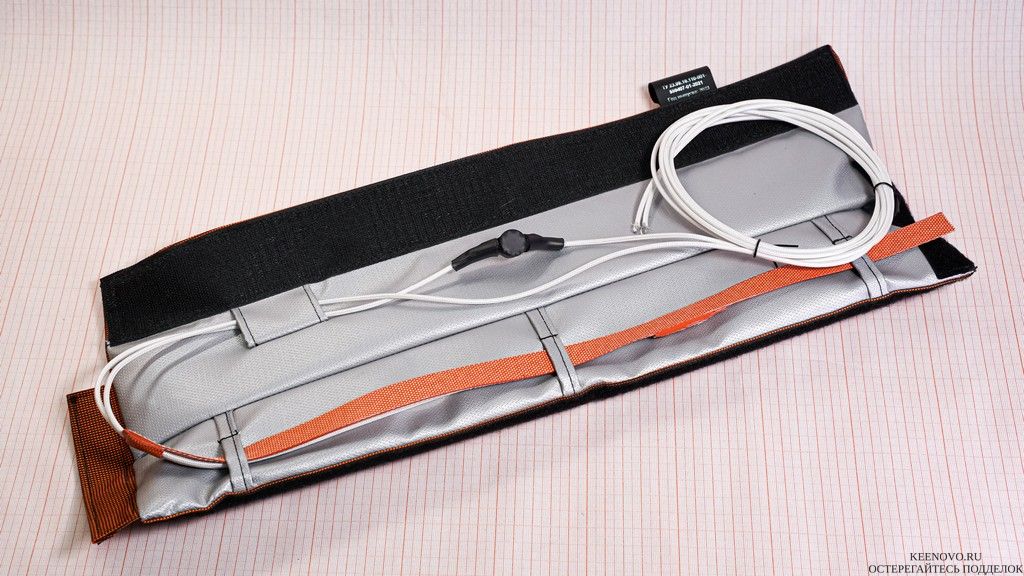

    1. Гибкая нагревающая пластина 100 Вт 220 В, 1500х15 мм Keenovo со встроенным термостатом на 120 градусов на пластине и 40 градусов на шнуре питания для размещения внутри Термочехла. (далее – Нагреватель).
    2. Шнур питания морозостойкий 2,5 метра с коннектором.
    3. Коннектор с крышкой, провод 1 метр и металлический герметичный ввод.
    4. Соединитель-коннектор.
    5. Высокотемпературный силиконовый герметик. (далее – Герметик)
    6. Хомут-стяжка, 10 шт.

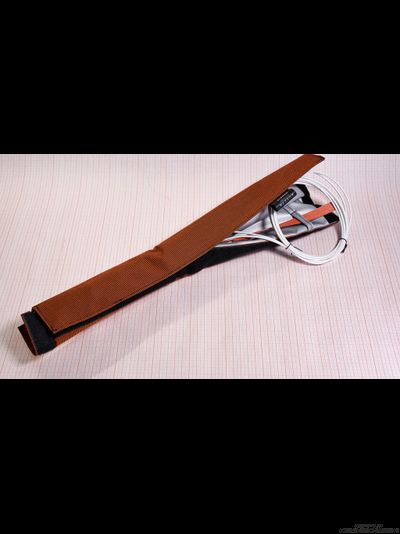

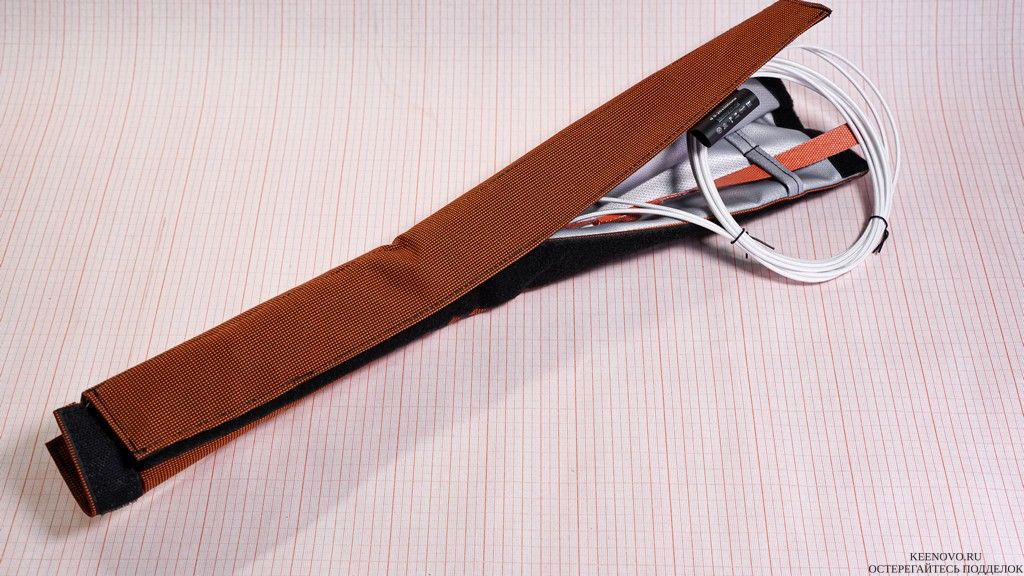

    7. Термочехол.
    8. Руководство по монтажу, совмещенное с гарантийным талоном.

     ПЕРЕД УСТАНОВКОЙ

    Нагреватель размещается внутри Термочехла в проушины таким образом, чтобы температурный датчик, расположенный на шнуре питания находился внутри чехла, но не соприкасался с поверхностью Нагревателя. Таким образом, достигается защита от перегрева магистрали как с помощью температурного датчики на поверхности Нагревателя, так и за счет соблюдения микроклимата внутри Термочехла.

    Выберите участок на магистрали без изгибов, при этом длина магистрали должна быть как минимум на 5-10 см больше длины Термочехла.

    УСТАНОВКА

    Расстегните Термочехол по вдоль. Плотно прижимая Нагреватель с Термочехлом к магистрали закрывайте Термочехол на текстильную застежку. Выпустите провода питания за пределы Термочехла, при этом сохраняя термодатчик на шнуре внутри Термочехла.

    Для лучшей фиксации возможно использование хомутов.

    ПОДКЛЮЧЕНИЕ

    ВНИМАНИЕ! Подсоединение к источнику питания производите в последнюю очередь, по окончании монтажа всех элементов Набора.

    Определите место расположения точки подключения на корпусе оборудования.

    Установите коннектор с крышкой, проводом и герметичным вводом (установочный диаметр 19 мм) таким образом, чтобы провод от коннектора и провод от пластины можно было соединить между собой. Рекомендуется оставлять между герметичным вводом и коннектором с крышкой не более 1 см во избежание свисания и последующего контакта коннектора с корпусом оборудования. Такое касание может стать причиной дополнительного стука.

    Для соединения используйте соединитель-коннектор из Набора. Герметичные разъемы затягивайте после соединения проводов внутри соединителя-коннектора.

    Закрепите провода с помощью хомутов-стяжек из Набора.

    Используя шнур питания с коннектором, произведите подключение коннектор между собой.

    Подключите сетевую вилку к источнику питания 220В. Предусмотрите наличие защитного автомата и наличие устройства защитного отключения в цепи от источника питания.

  • Характеристики

    Напряжение
    220 В
    Длина
    1,5 м
    Диаметр
    До 20 мм
    Пластиковая магистраль
    есть
