Блок температурного реле (БТР) 24-220-ТР101-4

БТР Киново — интеллектуальное управление подогревом техники

БТР (блок температурного реле) — это ключевой элемент системы предпускового подогрева узлов спецтехники, работающий в паре с БУП-220 (блоком управления подогревом). Устройство обеспечивает автоматическую коммутацию силовых цепей 220В на основе показаний температурных датчиков, позволяя точно поддерживать заданный тепловой режим для каждого узла.

Принцип работы

БТР питается от бортовой сети 24В и не требует разматывания силовых проводов 220В при первичном включении. Оператор включает блок тумблером и видит текущую температуру каждого канала на светодиодном индикаторе. При необходимости разогрева техника подключается к сети 220В через БУП-220, на котором предварительно включаются нужные АВДТ. БТР по сигналам датчиков Pt100 замыкает или размыкает силовые реле — нагрев идёт до достижения заданной температуры, после чего индикатор реле гаснет.

Ключевые особенности

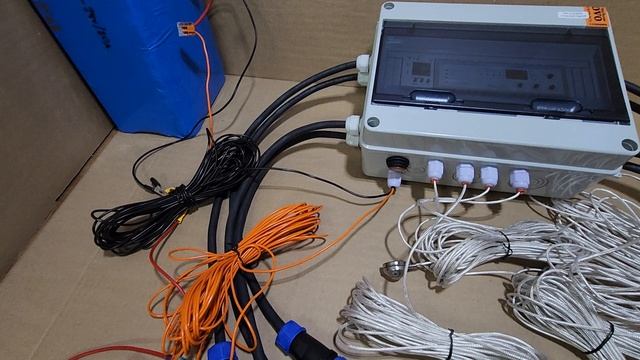

4 независимых канала. Каждый канал оснащён отдельным датчиком Pt100 с магнитным креплением и кабелем длиной до 10 метров. Для каждого канала индивидуально настраиваются уставка температуры SP и гистерезис HS (от 0 до +50°C). Логика работы реле — «нагреватель» (параметр r.t = 0).

Защита АКБ от разряда. Встроенный контроль напряжения бортовой сети: при падении ниже 21,5В устройство автоматически отключает подогрев, а при восстановлении до 23В — возобновляет работу. Это предотвращает глубокий разряд аккумулятора при длительной стоянке.

Совместимость с системами Киново. БТР совместим по штекерным разъёмам с подогревами Киново на 220В и блоками управления подогревом БУП-220, может быть встроен в них как дополнительный элемент.

Простое программирование. Настройка уставок выполняется кнопками на лицевой панели. При отсутствии действий в течение 20 секунд прибор автоматически возвращается в рабочий режим.

Технические характеристики

Область применения

БТР Киново предназначен для управления подогревом узлов экскаваторов, самосвалов, автокранов, бульдозеров и другой спецтехники, эксплуатируемой в условиях низких температур. Совместно с БУП-220 и гибкими греющими пластинами Keenovo формирует полноценную систему предпускового разогрева и поддержания рабочей температуры гидравлики, масла, топлива и других систем.
